500噸拉伸液壓機是山東沃達重工設計生產的一款液壓拉伸機，機身采用三梁四柱式結構，工作臺面1000x1000mm，工作壓力25pa，機器底部帶有液壓墊結構，液壓墊置于工作臺內，用于拉伸工藝時的工件壓邊，在液壓墊的上平面裝有可更換的頂桿墊，以防止因頂桿對液壓墊的沖擊而造成液壓墊上平面的變形和損傷，用于不同形狀和深度的薄板材料的拉伸成型，因此也稱單動薄板拉伸液壓機。

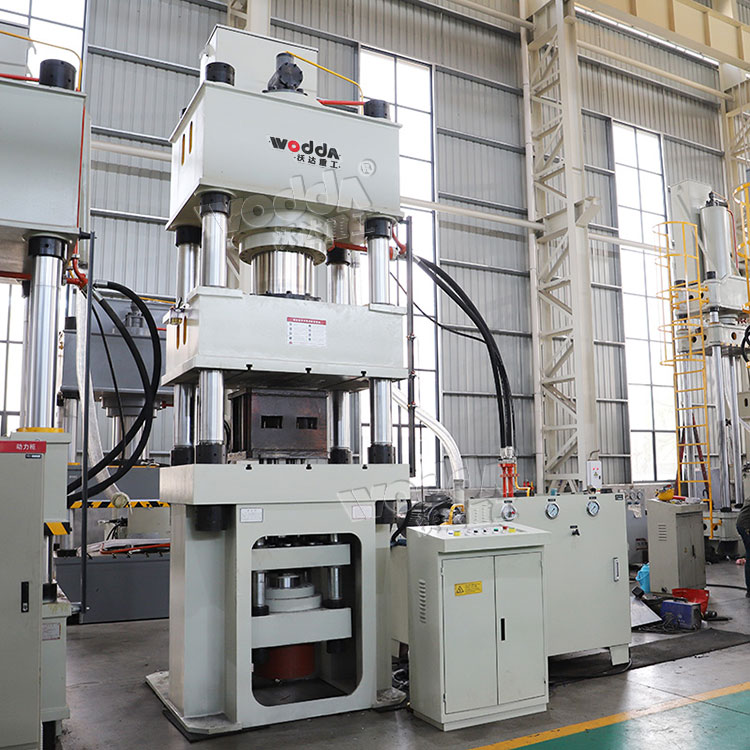

500噸四柱拉伸液壓機

500噸液壓拉伸機一般適合深拉伸工藝，拉伸效果好，無褶皺無毛刺，應用范圍廣泛，比如：鋁鍋、鐵盆、不銹鋼鍋碗瓢盆嗲、電飯煲內膽、灰斗車、不銹鋼蹲便器、不銹鋼管地漏、汽車?yán)旒?、五金拉伸件等。對不銹鋼制品廠的鋁質薄板拉伸和鋁制品的壓制成形及不銹鋼制品的正反拉伸成形有良好的輔助作用。

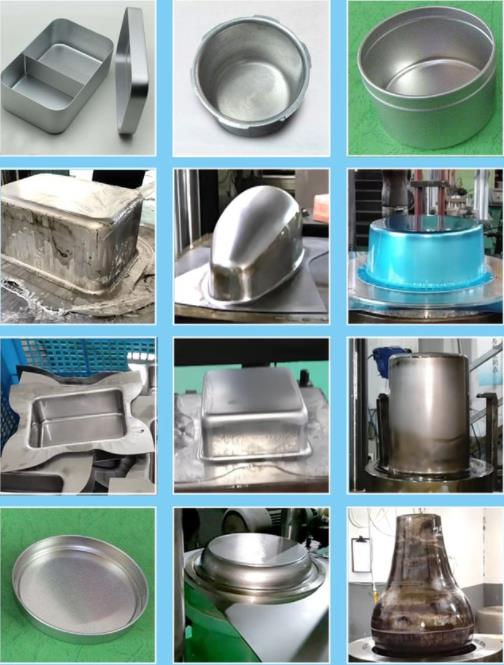

液壓墊拉伸液壓機的應用

這臺500噸單動薄板拉伸液壓機采用三梁四柱式結構設計，四螺母鎖緊方式，液壓墊在下工作臺里面與頂出缸相連，500噸四柱液壓機上的滑塊底部設置有凹槽，上液壓墊嵌裝在凹槽內，上液壓墊與液壓機上的滑塊滑動接觸；驅動機構固定安裝在凹槽底部，驅動機構驅動連接上液壓墊。上液壓墊的下表面均勻設置若干拉桿并通過拉桿固定連接第一上模部件，500噸液壓墊拉伸液壓機的工作臺上設置有下模。設計合理，結構簡單，能夠一次沖壓成型，工作效率高；產品合格率高、運行更平穩。

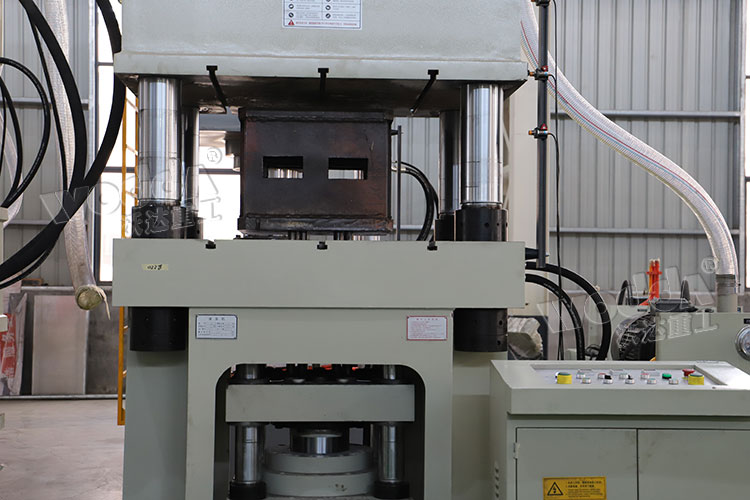

500噸液壓機液壓墊（多頂桿）

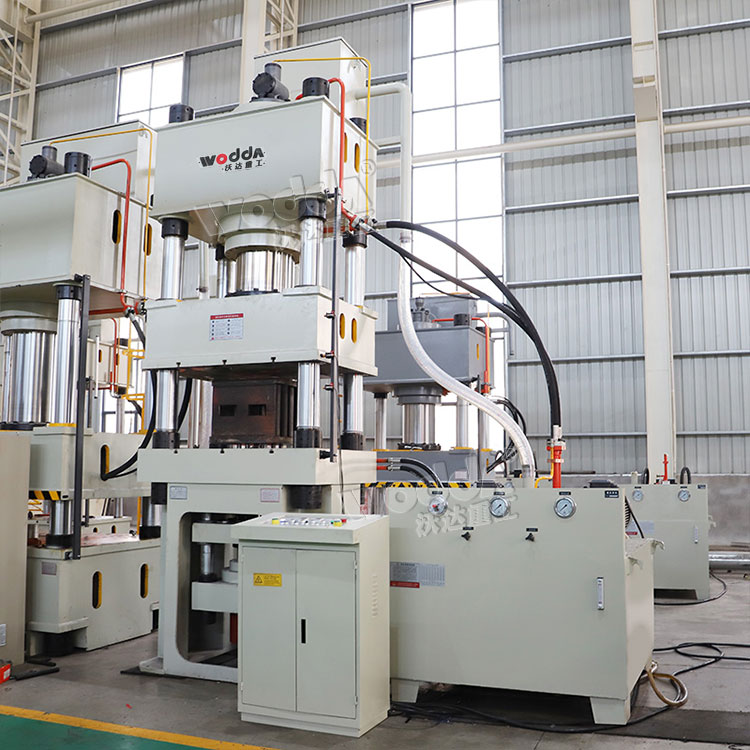

500噸四柱液壓機

500噸伸液壓機可根據客戶要求按需定制。具有控制精度高、反應靈敏、成形結構件質量高等優點。500噸拉伸液壓機控制系統，采用較先進的自動控制再配以人工控制系統，使其控制系統更完善，可根據需要隨時進行調換，操作十分簡單方便。

500噸拉伸液壓機帶液壓墊的工作方式：

（1）滑塊快降→滑塊慢降壓制→滑塊加壓-保壓延時及泄壓→滑塊回程→液壓墊頂料→液壓墊延時退回。

（2）滑塊快降→滑塊慢降壓制(同時液壓墊被動退回)-保壓延時及泄壓→滑塊回程→液壓墊頂出。

（3）滑塊快降→滑塊慢降壓制→保壓延時及泄壓→滑塊回程。
